江蘇省鎮江市是國內首批16個海綿城市建設試點城市之一，是江蘇省第一個海綿試點。華東分院作為鎮江市海綿城市建設主要設計單位，積極參與鎮江市海綿城市建設，2016年7月中標開工的鎮江三茅宮片區老舊小區項目位于鎮江市海綿城市示范區內，為示范區內源頭削減的重點工程。設計要求過源頭削減、過程控制、末端處理的方法，使片區雨水徑流控制達到75%以上，并可有效應對30年一遇降雨，入河污染物控制60%以上。工程于2017年6月順利通過驗收，分享工程設計收獲。

一、建設問題調研剖析

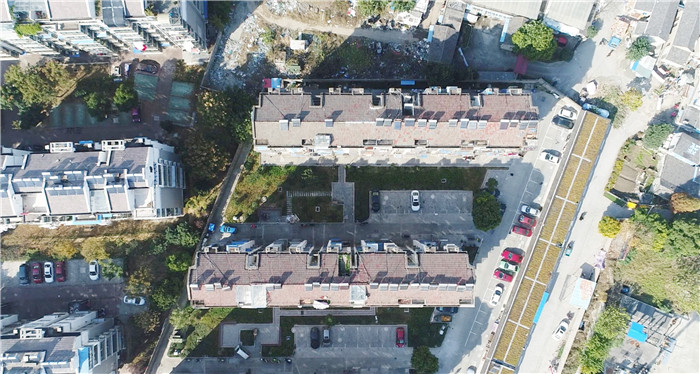

本次改造的三茅宮片區建于上世紀90年，區域位于朱方路以北，運糧河以南，潤州路以東，桃溪路以西。區域中小學較為集中，人口密度較大，屬于鎮江市的典型老舊小區。

接到任務后，我們深入現場展開地毯式的摸查。對地下管網情況、雨落管混接情況、片區淹水情況、綠化及鋪裝破損情況、車位需求情況調研充分。同時，召開社區、用戶代表聯席會(huì )議，切實了解居民需求。調研的分析與反饋：片區排水為雨污合流制系統，排水標準偏低，且淤積堵塞嚴重，雨季時存在污水漫溢，局部淹水現象；供電、電信等線路私拉亂接；建筑立面老化，綠化管養不到位，觀賞性較差；小區沒有停車位規則，隨著私家車增多，小區綠化擅自改造成停車位。

二、“四結合”多層次設計理念

根據片區存在問題和居民的迫切需求，本工程設計以“問題”為導向，運用系統治理的理念，通過“傳統改造＋海綿建設＋物業提升＋節能改造”四結合的多層次、立體式綜合改造模式，在片區開展了排水管網改造工程、管線下地工程、生態排水構建工程、內澇積水點整治工程、綠化景觀提升工程等多項措施，有效控制區面源污染，妥善解決雨污分流，顯著提升排水防澇標準。

三、排水系統改造和生態海綿體的構建

區域排水體制為合理制排水系統，設計中首先針對建筑小區存在陽臺洗衣廢水接入雨水落管問題，通過雨落管改造，將陽臺洗衣廢水排入污水系統，從源頭實現雨污分流。另外，根據區域的豎向、下墊面構成、建筑屋面排水形式、相鄰市政排水管道構成等，優先考慮改為分流制系統，對于局部不具備分流制改造條件的區塊，結合小區豎向采用植草溝、排水明溝（渠）等構建地表有組織排水系統，并與下游排水系統相銜接，使雨污水各行其道，從而實現區域點源污染的有效控制。

將居民樓前原先灰色、不透水的水泥路換鋪成帶縫隙的結構透水鋪裝。改造后，小雨可經透水結構快滲下去，不見積水，居民回家也可做到腳不沾水。根據微地形科學設計的雨水花園可以有效吸納和處理初期雨水，并能將提升小區綠化功能。另外對部分廣場、非機動車道鋪裝構成以及破損程度的調研，結合海綿城市改造控制目標，合理改造為透水鋪裝改，不但增加了片區透水性，而且滿足了日常居民停車的需求。

四、“海綿＋城建”的加法理念

為了使老舊小區煥發出新的活力和魅力，此次工程除了管網改造海綿體構造外，還實施了管線下地、建筑墻面保溫節能、樓道公共照明改造、綠化健身設施完善等工程。

出于加法理念，海綿設計圖紙也是邊做邊改。在改造初期，我們提出的設計要求是將破壞的道路原樣恢復，但是在實際改造中，我們發現有些道路因為使用年限較長，如果原樣恢復，功能性會(huì )受到較大影響，另外局部恢復也影響整體美觀。所以在后續的設計中我們對原本破算嚴重或小區道路因改造開挖后，功能性和美觀性產生較大影響的道路，進行全面出新設計，讓老百姓切實滿意。

加法還體現在綠化景觀的重新規劃整理。工程設計將理順目前零散雜亂的綠化，改成雨水花園、綠化小品、健身步道，通過休閑廣場、景觀小品、樹池、凳椅、步道的重新構建形成一個完整的景觀效果。

五、項目意義

海綿城市的建設是實現城市化和自然生態系統協調發展的有效途徑，我們秉承“工匠精神”，精細化設計，用心提升片區生活品質，讓一批批“歲月斑駁”老舊小區重換新顏，讓越來越多的鎮江居民真切地感受到了海綿化改造帶來的幸福感和獲得感。
